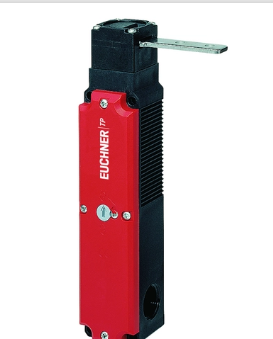

TP3-4121A024M (訂貨號 084135)

TP系列安全開關，M20 x 1.5電纜進線口，用于門位置的觸點

3個M20 x 1.5電纜進線口

用于門位置的觸點

輔助解鎖裝置

通電解鎖

水平和垂直

可以90°增幅進行調整

沿水平方向接近時具有更高行程能力

若需要門關上后觸發塊有一定的活動距離，可使用具有行程的觸發塊。使用此觸發塊時，門可在關閉狀態下向觸發方向稍稍移動。當安全門采用橡膠終端擋塊時，這一點具有重要意義。使用行程觸發塊，可以減小被擠壓在一起的橡膠緩沖器的*性壓力。由此，可降低開關觸頭以及門機械結構受到的負荷。

門鎖原理

通電解鎖：如果防護裝置上的門鎖功能是基于通電解鎖原理，則防護裝置將通過彈簧力鎖止，直到門鎖電磁線圈通電為止。解鎖通過電磁力實現。也稱為機械上鎖。

開關元件

4121

緩動式開關觸點

用于門鎖的觸點：2個強制斷開觸點

用于門監控的觸點：1個常閉觸點，1個常開觸點

輔助解鎖裝置

當鎖止裝置出現故障（如電源故障）時，可以通過正面的輔助解鎖裝置進入機器。解鎖功能可通過工具或鑰匙來實現。為防止輔助解鎖裝置被濫用，必須采取保護措施（如鉛封、漆封）。

所需附件

不包含觸發塊。

電氣連接值

套期保值 max. 4 A gG

功耗 8 W

連接橫斷面 0.34 ... 1.5 mm2

額定絕緣電壓Ui 250 V

額定沖擊電壓 Uimp 2.5 kV

利用類別

AC-15 4A 230V

DC-13 4A 24V

電磁線圈工作電壓

AC/DC 24 V -15% ... +10%

電磁線圈占空比 100 %

切換電壓

*?。?0 mA時） 12 V

切換電流

*?。?4 V時） 1 mA

熱額定電流Ith 4 A

機械值和環境

Anfahrgeschwindigkeit max. 20 m/min

連接類型

3 x M20 x 1.5

門位置的常閉觸點數 1

門位置的常開觸點數 1

門鎖監控功能的強制斷開觸點數 2

拔出力 20 N

觸發頻率 max. 1200 1/h

觸發力 10 N

安裝方向 任何

存儲溫度 -25 ... 70 °C

機械壽命 1 x 10?

固定作用力 10 N
