在現代電力系統中，無功補償是提升能效、穩定電壓和降低運營成本的關鍵技術。合理選擇補償電容容量，直接關系到系統的安全性與經濟性。本文將介紹無功補償電容器容量的計算公式及其應用方法。

第yi一種直接根據*da大負荷計算，若已知系統*da大有功功率P（kW）及當前功率因數COSφ1。例如，當P=500kW、COSφ1=0.75、目標功率因數COSφ2=0.95時，可先通過計算出tanφ1和tanφ2；由計算公式得tanφ1=0.88，tanφ2=0.33。所需補償無功容量Qc=P×(tanφ1-tanφ2)=275kVar。

第二種直接基于變壓器容量進行估算，通常對于負荷率不高、自然功率因數約0.7-0.8的系統，可以按變壓器容量的40%-60%來配置補償容量。例如變壓器額定容量為1000kVA，大約需要配置400~600kVar的無功補償。這是一種快速估算方法，常用于初步設計階段，但不如方法一。

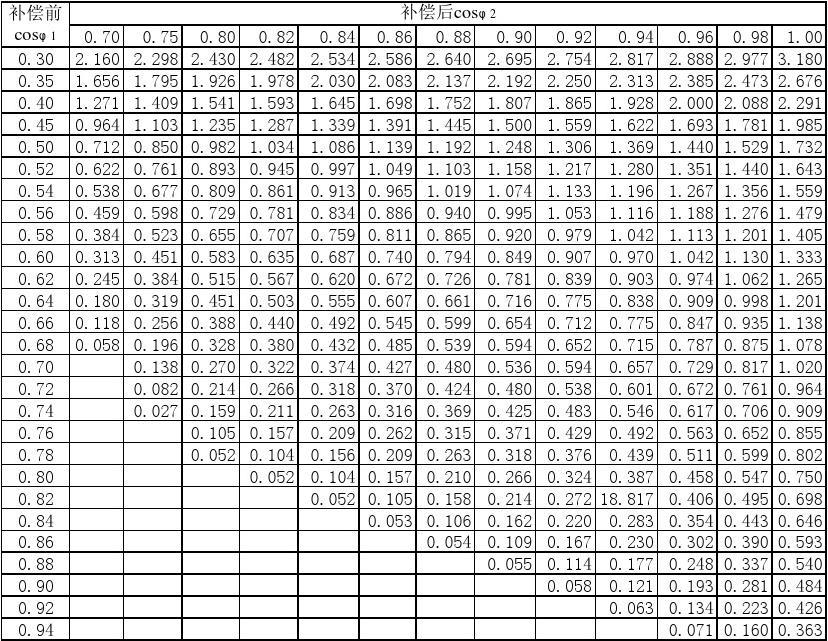

第三種則是直接查表，只需要知道補償前和補償后的功率因數，就可以直接從表中查得系數，再乘以有功功率即可得出所需補償?shù)臒o功容量。

計算出容量后，必須分成多組電容器。常用分組方法有等分法和等比數列法。

等分法：將Qc平均分成若干等份。例如Qc=275 kVar，分為10組，每組25kVar。

等比數列法：按1:2:4:8...的比例分組。例如Qc=275kVar，可分為：5 + 5 + 10 + 10 + 20 + 20 + 40 + 40 + 60 + 60kVar。這種分組可以用*少的組數實現精細的調節。

綜合考慮實際可分10-12組。例如Qc=275kVar，*終分組示例：60 + 60 + 40 + 40 + 20 + 20 + 10 + 10 + 5 + 5 + 2 + 2 kVar。該組合覆蓋從大容量到小容量的多級補償，既能應對主要負荷變化，也可實現精細無功調節。若工廠處于低負載運行階段（如初期投產），需要選用*小容量單元（2?kVar）以補償變壓器空載無功；若處于正常生產，則可將*小容量單元（2?kVar）更換成較大容量電容。

對于非*人士將系統參數（變壓器容量、負載類型、計算出的Qc）提供給小編，由小編幫忙提供完整的電容器組配置方案以及無功補償控制器選型。
